Nouvelles révisions...

Aujourd'hui, voici quelques photos des nouveaux instruments à réviser :

Roland SH101, Boss DR55, Roland SH2000, ARP Axxe Mk1 apartenant à Cyril H.

Philips Philicorda apartenant à Pavle Kovacevic.

A suivre...

FARFISA Syntorchestra.

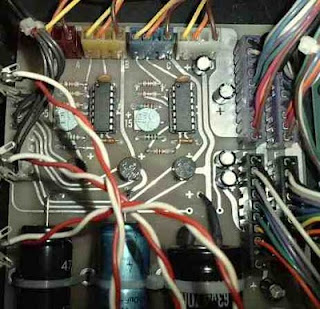

Voici les photos du bloc d'alimentation du clavier FARFISA Syntorchestra.

Mon ami guillaume Lechaptois s'est occupé de redonner un coup de jeune en changeant les circuits intégrés LM723, les 2 transistors par des 2N2905, quelques résistances dont la fameuse R10 de 82 Ohms et enfin tout les condos de filtrage.

Derniers tests avant le remontage pour vérifier si tout fonctionne bien et vérifier qu'aucune tension ne chute.

A bientot (merci à Guillaume)

FARFISA Syntorchestra

Aujourd'hui retour sur le clavier FARFISA Syntorchestra apartenant à Johan Girard.

Il y a une panne sur le bloc d'alim et plus particulièrement sur la tension -15 V construite autour du régulator IC2 LM723 : La résistance R10 (82 Ohms) à brulée.

Voir les photos pour les détails.

A suivre....

Révision OBERHEIM OBXa (Suite et fin).

Salut à tous, voici quelques photos en détail du synthé OBERHEIM OBXa apartenant à Nicolas Lescoeur.

Il s'agit d'un modèle datant de 1982 avec 8 voies de polyphonie, 120 programmes et une interface MIDI installée par Numéra.

J'avais évoqué dernièrement qu'il avait des problèmes au démarrage car il bloquait lors de l'AUTOTUNE et il délirait un peu dans tout les sens...

Après des recherches approfondies, j'ai voulu redonner un certain coup de jeune à ce synthé en changeant tout d'abord tout les condos de filtrage sur la carte alim ainsi que les deux régulateurs LM723 (Merci à mon ami Guillaume Lechaptois).

Ensuite je me suis occupé de changer certains circuits intégrés de multiplexage CD4051 qui posent toujours des problèmes sur les synthés de cette génération.

J'ai changé certains ampli op TL084 pour les différents CV et S/H.

J'ai aussi changé le "Dip Switch" qui sert à "Muter" les voies, car il était complètement attaqué par l'humidité et créait des faux contacts pour l'attribution des voies (Principal problème pour l'Autotune).

J'ai changé les CD 4051 sur le "Pannel board" car certains paramètres ne fonctionnaient plus du tout (LFO,S/H et VCF).

Dernière chose, la LED du programme 6 ne s'allume plus: j'ai démonté la carte "Pannel board", j'ai déssoudé le switch et soudé un modèle tout neuf. (On peut aussi démonter la led sur le switch).

Enfin, j'ai procédé à une calibration des tensions, du DAC et des 8 cartes de voies.

A Bientot pour de nouvelles aventures électroniques...
