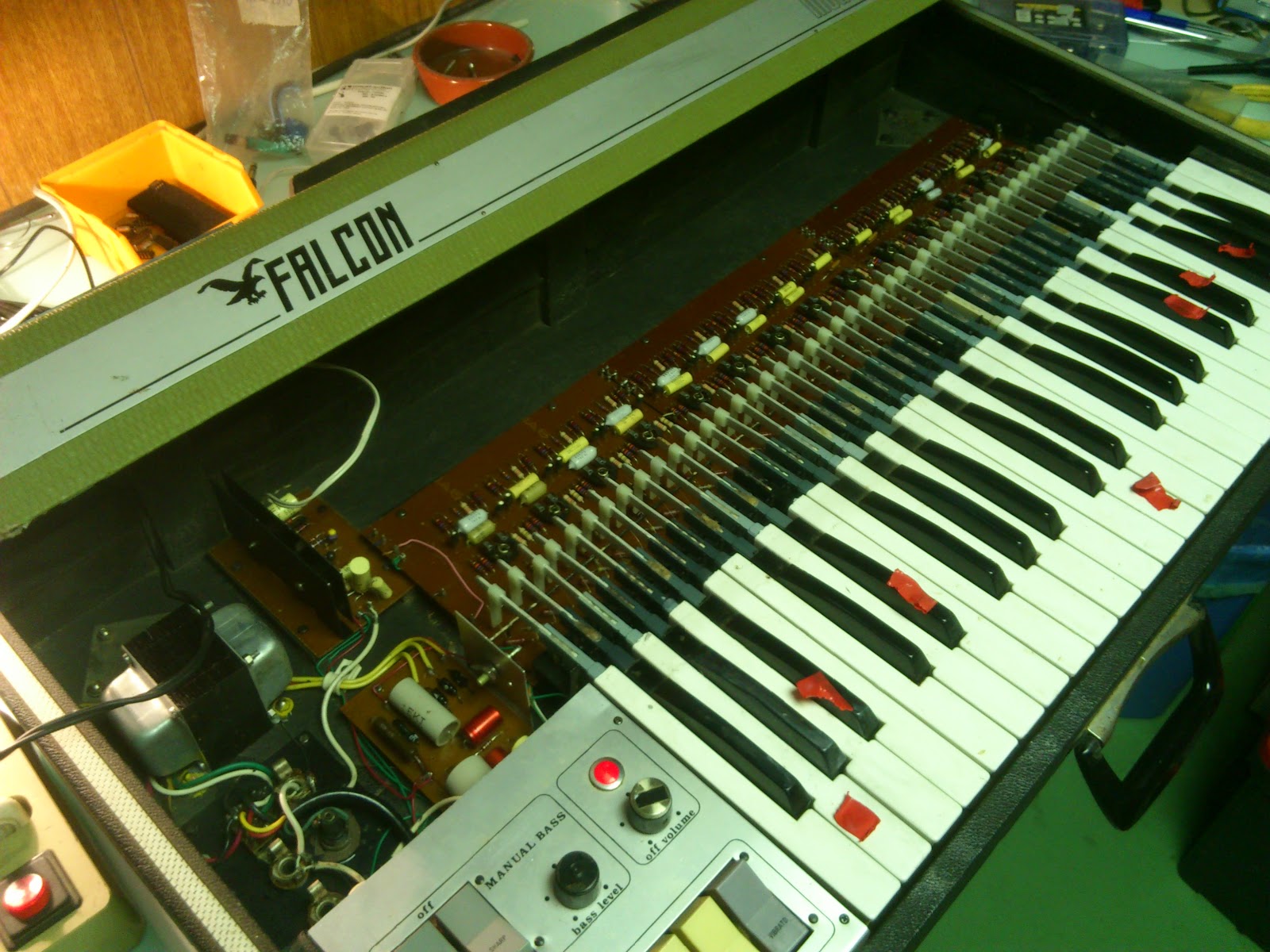

Orgue FALCON.

Remise en état de l'orgue FALCON.
Démontage et remise en état de l'alim.
Remise en état des contacts et des touches du clavier cassés.
Nettoyage des contacts oxydés.
Essais.

Roland JUNO106...

Remise en état du synthé Roland JUNO106 appartenant à Olivier Ruel (Dax Riders):

Remise en état du bloc d'alimentation.
Demontage des 6 modules VCF/VCA (Acetone).
Démontage et remise en état des sliders et switches en façade.
Essais.

Interface DIN SYNC24 pour Korg KR55...

Voici quelques détails pour l'installation d'une interface DIN SYNC24 sur la boite à rythmes Korg KR55 appartenant à Chris V.
-Installation et cablage du kit fabrication "Maison".
-Essais de la KR55 en Synchro avec une drumtraks et un boitier Kenton Pro2000 pour la conversion MIDI/DIN SYNC24 (Voir video).

Réparation Korg MS20...

Voici les détails et photos de la réparation et remise en état du synthé Korg MS20 appartenant à François le doré.

Travaux effectués:
-Changement de la plupart de potentiomètres (100K,10K et 1Mohms) en façade dont l'axe était cassé ou bien les pistes coupées. Certaines valeurs étaient assez difficiles à trouver (2 Mohms).
Remontage des nouveaux potentiomètres et adapatation (Mise en place de fils à la place des contacts à souder pour les potentiomètres).

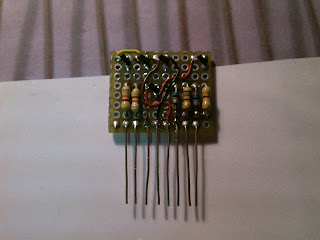

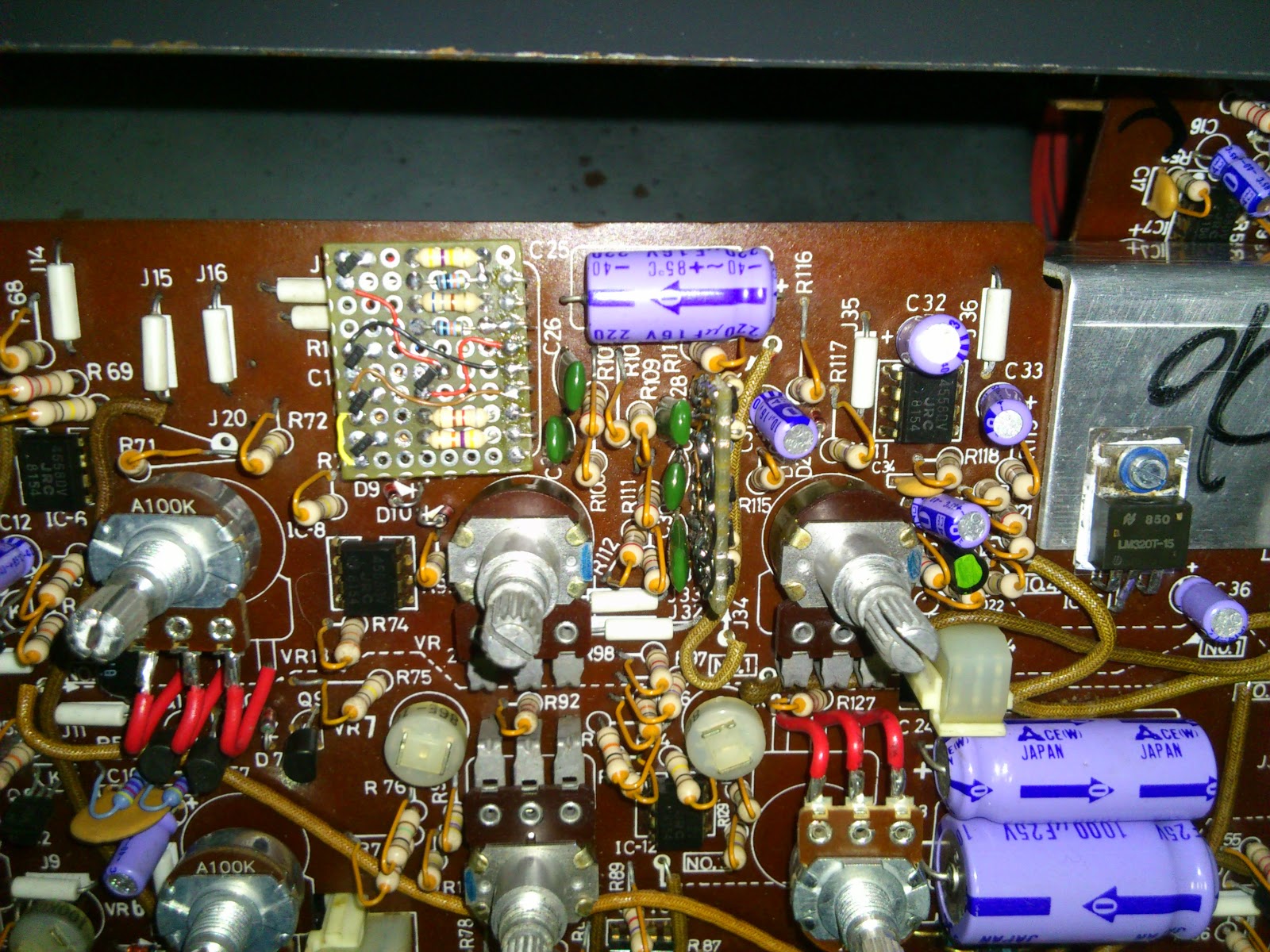

-Fabrication des nouveaux filtres KORG 35 (Clone Officiel Korg par le créateur/ingénieur du MS20) en remplacement des modules originaux qui avaient certainement pris l'eau ou oxydés. (Voir détails photo).
-Remise en état de la partie Alimentation (Court-circuit du régulateur 7915).
-Montage général du PCB et essais (Calibration...)
-Changement du circuit CA3140
-Nettoyage des contacts du clavier, du pitch bend et changement du Switch PUSH BUTTON rouge.
-Remise en état général du cablage et soudures.

Révision orgue Eminent 310 (Suite)...

Voici quelques photos à propos de la restauration de l'orgue Eminent 310 appartenant à Sacha Tisserand.
Travaux effectués:
-Changement des condensateurs sur la partie Alimentation et Amplification.
-Remise en état et nettoyage des contacteurs, potentiomètres et switches. (Réglage percussion...)
-Remise en état des cartes ORBITONE (Changement des trimmers).

Clone TB303 XoXboX...

Travaux effectués sur boitier XoXboX appartenant à Benoit Legrain.
Changement du potentiomètre Volume cassé.
Remontage des entretoise pour fixer le circuit imprimé.
Essais.

Roland SH2000 (Suite et fin)...

Voici les détails en photo sur la révision du synthé Roland SH2000 appartenant à Benoit Nacaud.

Remise en état de l'alimentation: changement du porte fusible oxydé, remise en état du switch Power defectueux et du cablage sur l'alim.
Essais de l'alimentation.
Réglage de l'aftertouch, réglage du clavier et des paramètres sur les sons.
Nettoyage et demontage complets des switches, contacts et de tout les potentiometres.

Midification Roland Jupiter 4...

Voici quelques photos sur l'installation du kit Midi IO pour le synthé Roland Jupiter 4 appartenant à Pavle Kovacevic.

Ce kit est dispo sur le site suivant:
http://kovariant.d250.hu/

N'hésitez pas à me contacter si vous souhaiter que je vous installe ces kit Midi dans vos machines.

Nicolas.

Roland TR909 (Suite et fin)...

Voici les détails sur la remise en état de la Boite à rythmes Roland TR909.
Cette machine à surement due faire une chute, le potentiometre volume soudé sur le PCB à cassé le circuit imprimé.
Les pistes sont coupées sur les sons RIDE et CRASH et résultat: plus de son. (Voir photos).
Il y a un gros BUZZ sur le son BASS DRUM.

Travaux effectués:
Remise en état des pistes pour les sons ride et crash, remise en état des pistes autour du potentiometre volume.
Réparation du son Bass drum (Changements des transistors 2SA1115 et 2SC2603 et des circuis intégrés M5218L).
Nettoyage des potentiometres et contacts.
Remise en état du cablage et du bloc d'alimentation.
Essais.
