Roland TR606.

Aujourd'hui j'ai reçu une boite à rythmes Roland TR606 appartenant à Jonathan S.

A prioris le sequencer de la boite à rythme tourne mais il n'y a aucun son qui sort.

Peut etre une piste cassée ou bien un condo ou un circuit intégré HS...

A suivre...

Roland JUPITER4 (La suite)...

Aujourd'hui voici quelques photos du synthé Roland JUPITER4 Midifié et Modifié appartenant à mon ami Frédéric B.

Il a acheté ce synthé sur internet,mais malheureusement le transport de celui çi à été douloureux! (Gare au colis et aux transporteurs...).

Le flanc droit en bois du JUPITER à été arraché (Voir photos) et certaines cartes ont été déconnectées notamment la carte MIDI.

Il va falloir remettre de l'ordre dans tout cela.

A suivre...

Réparation ROLAND Jupiter4.

Cette semaine, je vais tenter de sauver un Synthé Roland Jupiter4 victime d'un accident de colis

et qui ne fonctionne plus.

A suivre...

ARP Sequencer (Suite et fin).

Aujourd'hui quelques infos à propos du sequenceur ARP.

J'ai trouvé le problème et terminé la réparation.

En effet le problème venait du compteur cd4520 (Z7), il y avait bien un signal d'horloge et un enable à l'entrée, mais après RIEN.

Il n'effectuait plus le comptage en sortie pour faire défiler les 16 pas.

Tout refonctionne bien.

A bientot.

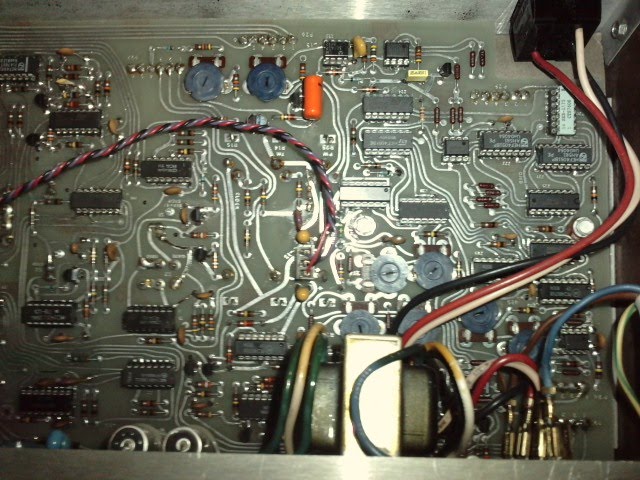

Réparation ARP Sequencer.

Aujourd'hui je vais tenter de réparer un séquenceur analogique ARP (belle pièce!) appartenant à mon ami de toujours Pavle K.

Je prends le relais de mon ami Bruno B. qui a tenté une réparation mais sans succès: il a meme monté tout les circuits intégrés sur des supports CI.

Le problème est qu'il y a bien une horloge mais malheureusement les 16 pas du séquenceur ne défilent pas après un START.

Je vais tout d'abord voir les différents signaux d'hologe du "One shot", du "Clock Oscillator" et du "Mask". (Voir bloc fonctionel)

A suivre...

YAMAHA CS15 (Suite et fin).

Ce n'est pas la peine de chercher compliqué quand on peux faire les choses simples.

Le CS15 est réparé!

Les Circuits VCA Yamaha IG00151 sont en très bonne santé (Heureusement).

En fait le parasite intermittent provenait de l'ajustable VR3 qui règle le gain du VCA et qui était noyé dans la pousière...

Réparation YAMAHA CS15.

Voici quelques photos du synthé YAMAHA CS15 appartenant à Lionel B.

Il y a un léger son de crachouillis sur le VCA1 en mode "Hold" ou bien lorsque l'env1 ou l'env2 est en position max.

A priori, il me semble y avoir un problème sur 1 circuit intégré YAMAHA IG00151 (VCA).

A l'oscillo on voit le signal perturbé en sortie du IG00151 ou bien un condo autour un peu HS.

Les circuits intégrés YAMAHA sont devenus un peu rares et chers de nos jours...

J'espère pouvoir trouver une solution.

A suivre...

Révision MOOG Taurus 2.

Aujourd'hui voici quelques photos du synthé MOOG TAURUS2 appartenant à mon ami Johan G.

Tout d'arbord,il fallait démonter le boitier et le PCB pour enlever la mousse de protection noire qui s'est ramolie et transformée en GOUDRON ! (Il y a le meme problème sur le MOOG PRODIGY,ROGUE,LIBERATION.)

Ensuite j'ai changé les sliders et switches par des nouveau modèles (Achetés sur le site "Technology transplant").

Enfin,j'ai installé des sorties CV/GATE out en MiniJack à partir des Jacks CV in/out et Trig in/out d'origine.

A bientot...
