Réparation OSCar...

Aujourd'hui j'ai reçu pour une réparation un magnifique synthé mono OSCar (Un des derniers synthés analo des années 80 avant le maudit DX7!).

Ce synthé appartient à Matteo Mannoni et il me l'a confié pour résoudre certains problèmes sur le son et les parametres.

J'ai déjà fait le démontage du synthé pour voir les problèmes.

Je vais aussi y ajouter une entrée audio pour passer un son externe dans le filtre.

A suivre...

EMINENT 2500.

Dimanche dernier je suis allé chercher avec mon ami Pavle Kovacevic et son ami Zoran un magnifique Orgue EMINENT 2500 (le plus grand modèle de la marque!).

Un son magnifique ! Des STRING ENSEMBLE sublimes ! Et beaucoup plus de possibilités sonores que le modèle EMINENT 310.

En voici les photos.

LINN DRUM (La suite).

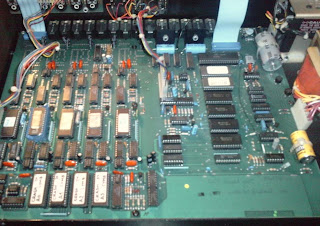

Aujourd'hui voici quelques photos des travaux déjà effectués sur la boite à rythmes LINNDRUM MK2.

Après plusieurs essais et différents tests, j'ai trouvé le problème qui rendait défectueux le démarrage de la machine.

Les accus ont coulés et certainement endommagés les circuits aux alentours, la fonction POWER STABLE ne fonctionne plus, donc pas de niveaux haut pour le RESET et le démarrage du CPU.

J'ai changé et modifié le circuit intégré U63 (MC14574) par un CA3130 (Voir photo de la modif).

La LINNDRUM redémarre !

J'ai démonté et nettoyé tout le panneau avant de la LINNDRUM: Tout les switches et pads sont à démonter et nettoyer, tout les faders volume et panoramique.

Enfin j'ai démonté et changé le Jack de sortie Left qui était cassé.

Pour l'instant, ça fonctionne.

Les paramètres fonctionnent bien (Pattern,song,extension mémoire...),ormis que pour l'instant la LINNDRUM ne garde rien en mémoire.

Je vais revoir la fonction pour la recharge des ACCUS et la sauvegarde des patterns/songs.

A suivre....

VINTAGE SERVICES...

A partir du 1er Février 2011, la société VINTAGE SERVICES reprend du service !

Je répare, restaure, modifie, midifie les instruments de musique électronique VINTAGE.

J'avais déja monté cette petite structure en 1998 pendant 1an, mais à présent j'ai pris le choix de revivre cette expérience en bénéficiant du statut AUTO-ENTREPRENEUR.

Tout cela pour passer plus de temps à la maintenance des instruments de musique électronique et tout ce qu'il y a autour, vous apporter encore plus de soutien technique pour vos machines et donner plus de possibilités, de développement et de professionalisme à cette activité qui est toujours pour moi au départ une passion.

N'hésitez pas à me contacter.

A bientot.

Nicolas

KORG 800DV Cv/gate (Suite).

Aujourd'hui voici une photo du PCB que j'ai réalisé pour le rajout des entrées Cv/Gate/Filter pour le Synthé KORG 800 Dv.

A suivre...

Réparation LINN DRUM.

Cette semaine j'ai reçu une boite à rythmes LINN DRUM de 1982 (N°441) appartenant à Tristan Gourlaouen.

La LINN DRUM est une version 1 mais avec un UPGRADE 2.0 (Beaucoup plus de mémoire).

A l'allumage de la machine, elle bloque, les afficheurs 7 segments affichent des chiffres aléatoires et les LED s'allument de façon discontinues, et il n'y a aucun son : Bref elle délire.

A suivre...

Réparation E-mu SP12 (Photos).

Révision E-mu SP12 et les modifications sur les sorties séparées...

Réparation et révision boite à rythme E-mu SP12.

Aujourd'hui voici quelques photos de la Boite à rythmes Sampler E-mu SP12 appartenant à mon ami Romain Tranchart.

Cette SP12 est un modèle TURBO (2 fois Plus de mémoire) avec l'OS 2.6.

Au démarrage, il n'y avait pas de son (Ou plutot un son de crachouillis saturé).

Après différents tests et essais, je me suis rendu compte que la Batterie était H.S.

Son role est très importante pour le démarrage, les sons en ROM, le sampling et le séquenceur, bref tout.

Après changement de la batterie par une neuve et une réinitialisation du système (Mode 23 et 12 dans le menu SET-UP), les sons Eproms sont revenus et le séquenceur fonctionne.

Les Eprom MS3 et MS4 SNARE/RIDE ont été inversée et mal montées par l'ancien utilisateur (Patte de l'eprom pliée).

J'ai remonté la nappe verte de l'afficheur LCD qui était mal soudée et cassée (Voir Photo).

J'ai démonté et nettoyé tout les faders de volume et les pads.

Enfin, après un remontage j'ai effectué les derniers tests et quelques essais sur les sons Eprom, le sampling et le séquenceur.

Cette SP12 à été modifiée pour pouvoir faire un Bypass des 6 Sorties séparées filtrées (SSM2044) en direct.

Tout fonctionne bien !

UNIVOX SR95.

Voici les photos de ma boite à rythmes UNIVOX SR95 transformée en KORG MP7 (Sons,rythmes).

Un grand merci à Olivier Van Velthem pour son aide et les infos techniques lors de mes recherches, Carla Batman (Organ services USA) pour les pièces (Selfs de 4 Henry) et Johan Girard pour m'avoir confié sa KORG MP7 originale afin d'effectuer des comparaisons.

KORG 800DV: Cv/Gate/filter.

Aujourd'hui voici quelques photos du KORG 800dv de mon ami François Marcaud.

Je vais installer des entrées CV/GATE et FILTER sur les 2 voies du synthé pour pouvoir l'utiliser en MIDI avec un Kenton Pro2000.

Réparation et révision Oberheim DX.

Aujourd'hui voici quelques photos de la Boite à rythmes OBERHEIM DX appartenant à Sylvain D. qu'il m'avait confié il y a quelque temps.

Après un démontage complets des 2 PCBs, j'ai entièrement démonté et nettoyé tout les Pads et les touches de fonction dont les contacts ont assez tendance à s'oxyder (Tabac, humidité...).

C'est assez long et fastidieux à faire.

J'ai aussi démonté et changé le Jack MIX OUT qui était cassé.N'ayant pas cette pièce en stock, j'ai fait une inversion entre le Jack MIX OUT et NEXT (Cela sert moins !).

Ensuite je me suis occupé de la partie alim en changeant les gros condos de filtrage et découplage.

J'ai aussi changé certains circuits intégrés logiques qui ont mal Vieilli avec le temps (Plus de 25 ans !).

J'ai aussi reprogrammé l'Eprom du BASS DRUM qui avait aussi mal vieillie et qui générait une sinusoide sifflante au démarrage de la boite à rythme.

A bientot.

Bonne année 2011 !!!! Nouveaux projets...

Je vous souhaite une très bonne année 2011 et tout plein de bonnes choses et de projets pour cette nouvelle année.

Pour ma part, je vais profiter de cette nouvelle année pour consacrer encore plus de temps pour la révision et la restauration des instruments de musique Vintage mais aussi encore plus développer les modifications et les midifications pour les synthés et les boites à rythmes.

Afin de concrétiser tout mes projets et vous apporter encore plus de services, je vais adopter dès le début de l'année le statut d'auto-entrepreneur.

Merci de votre soutient, par vos mail et messages et à très très Bientot.

Analogiquement votre...

Nicolas Crosnier
